| Источник питания |
| Напряжение |
100–240 В перем. тока (NTSC)/220–240 В перем. тока (PAL); в пределах ±10% |
| Частота |
50/60 Гц: в пределах ±1 Гц |
| Номинальная потребляемая мощность |
200 В А |

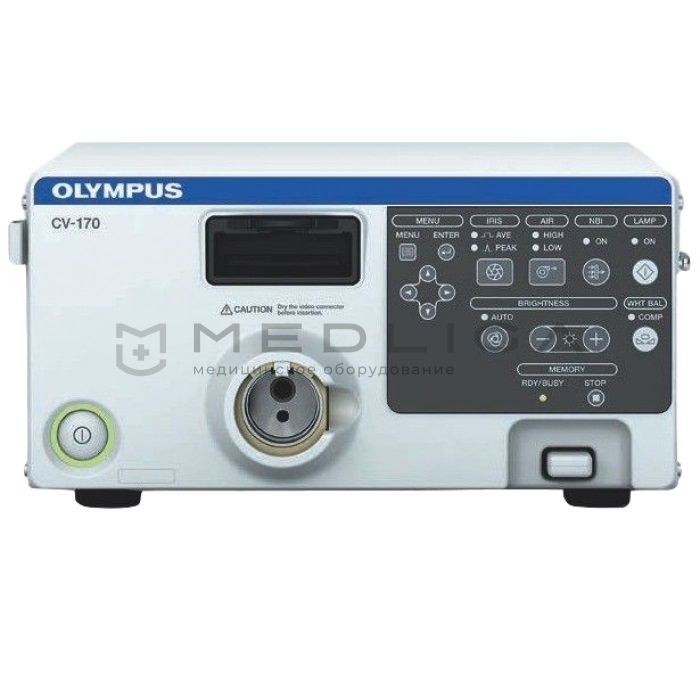

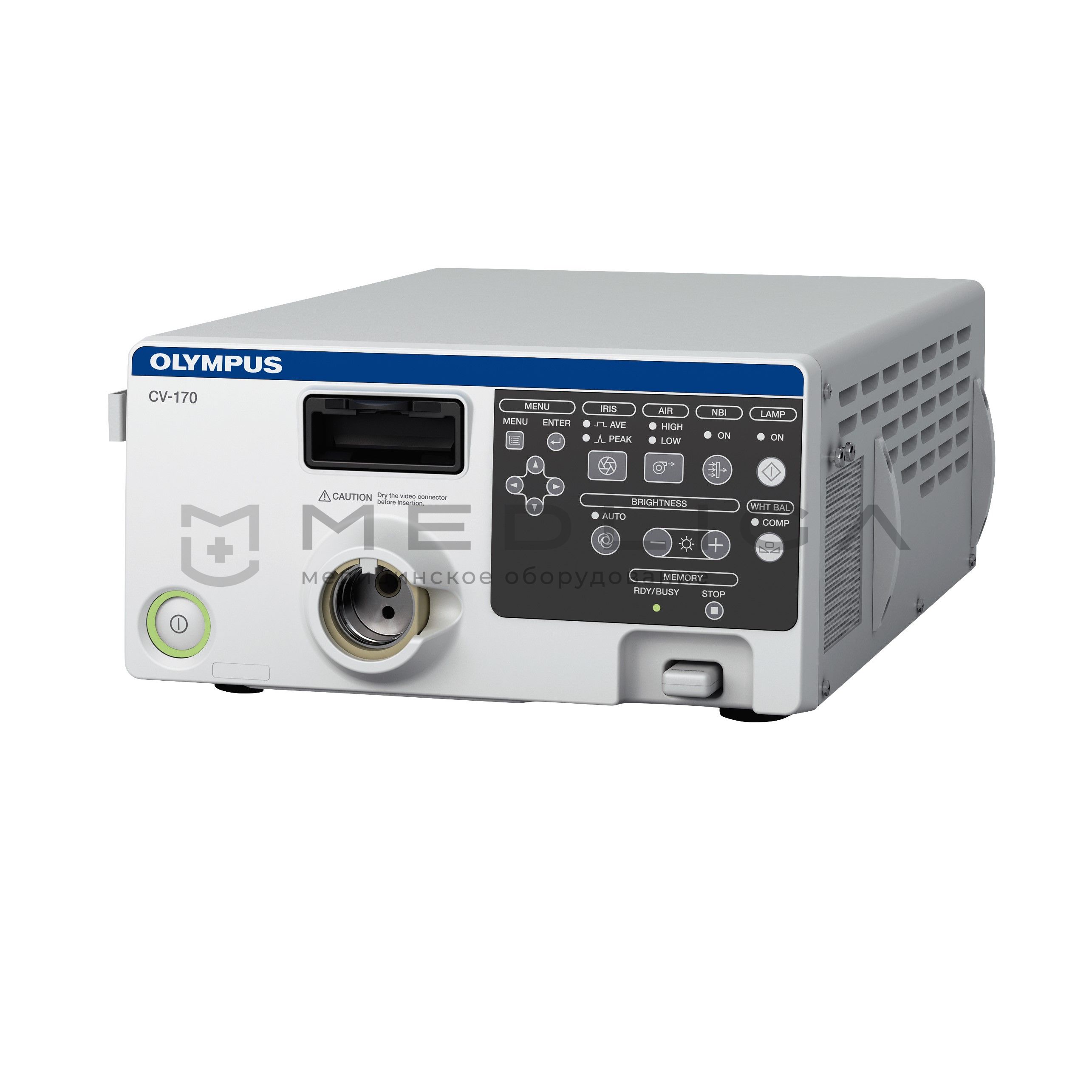

| Размеры видеопроцессора Олимпус CV-170 |
| Габариты (Ш × В × Г) |
295 × 145 × 425 мм |
| Вес |
11 кг |
| Классификация (медицинское оборудование) |
| Тип защиты от поражения электрическим током |
Класс I |
| Степень защиты от поражения электрическим током для рабочей части |
Зависит от рабочей части. Также см. рабочую часть (головка камеры или видеоскоп). |
| Степень защиты от взрыва |
Видеоинформационный центр нельзя использовать в атмосфере, содержащей воспламеняющиеся газы. |
| Выполнение осмотра |
| Смотровая лампа |
Светодиодная лампа |
| Выход аналогового сигнала HDTV |
Можно выбрать выход сигнала в формате RGB (1080/60l: NTSC)/(1080/50l: PAL) или YPbPr (1080/60l: NTSC)/(1080/50l: PAL). |
| Выход аналогового сигнала SDTV |
Композитный разъем VBS (480/60I: NTSC)/(576/50I: PAL), Y/C (480/60I: NTSC)/(576/50I: PAL) и RGB (480/60I: NTSC)/(576/50I: PAL); возможно одновременное использование нескольких выходов. |
| Выход цифрового сигнала |
Можно выбрать HD-SDI (SMTPE 292M), SD-SDI (SMPTE 259M) и DVI (WUXGA, 1080p или SXGA). |
| Регулировка баланса белого |
Регулировка баланса белого осуществляется с помощью кнопки баланса белого на передней панели. |
| Вывод стандартной таблицы цветов |
Можно отобразить экраны Colour bar (Цветовая полоса) или 50% white (50 % белого). |
| Регулировка оттенка цвета |
Возможны следующие варианты регулировки оттенка цвета: · регулировка красного: ±8 шагов; регулировка синего: ±8 шагов; регулировка насыщенности цвета: ±8 шагов |
| Автоматическая регулировка усиления (AGC) |
Возможно электронное усиление изображения при недостаточности освещения из-за нахождения дистального конца эндоскопа на большом расстоянии от объекта. |
| Контрастность |
Контрастность изображения можно настроить в одном из трех режимов (N, H, L):
- N (Обычный): обычное изображение.
- H (Высокий): темные участки темнее, а светлые участки светлее по сравнению с обычным изображением.
- L (Низкий): темные участки светлее, а светлые участки темнее по сравнению с обычным изображением.
|
| Подавление шума |
Наличие шума исправляется при обработке изображения. |
| Ирисовая диафрагма |
Можно выбирать различные автоматические режимы ирисовой диафрагмы, используя переключатель Iris mode (Режим ирисовой диафрагмы) на передней панели:
- peak (пиковое значение): яркость регулируется по самому яркому участку эндоскопического изображения.
- average (среднее значение): яркость регулируется по средней яркости эндоскопического изображения.
|
| Настройка повышения качества изображения |
Тонкие структуры или краевые области на эндоскопических изображениях могут быть усилены электронным способом для повышения резкости изображения. В соответствии с пользовательской настройкой можно выбрать выделение структур или выделение границ:
- structural enhancement (Выделение структур): повышение контрастности тонких структур на изображении.
- edge enhancement (Выделение границ): выделение границ элементов эндоскопического изображения.
|
| Переключение между режимами повышения качества изображения |
Уровень повышения качества можно выбрать из трех вариантов (1, 2 и 3). |
| Выбор размера изображения |
Размер эндоскопического изображения можно изменить с помощью клавиши IMAGE SIZE (РАЗМЕР ИЗОБРАЖЕНИЯ) на клавиатуре. |
| Стоп-кадр |
Эндоскопическое изображение фиксируется с помощью эндоскопа или кнопки FREEZE (СТОП-КАДР) на клавиатуре. |
| Предварительная фиксация |
Из изображений, полученных за заданный период времени до выполнения фиксации стоп-кадра, выбирается и выводится на экран наименее размытое изображение. |
| Наблюдение в узкоспектральном режиме NBI |
Это один из вариантов режима оптико-цифрового исследования с использованием узкополосного света. |
| Возврат к настройкам по умолчанию |
Следующие настройки можно вернуть к значениям по умолчанию:
- colour tone (цветовой тон), iris mode (режим ирисовой диафрагмы), image enhancement mode (режим качества изображения), image size (размер изображения), contrast (контраст), freeze (стоп-кадр), release index (индекс разблокировки), electronic zoom (электронное масштабирование).
- optical-digital observation (оптико-цифровое исследование), arrow pointer (стрелочный указатель), stopwatch (секундомер), characters on screen (надпись на экране), brightness (яркость).
|
| Дистанционное управление |
Можно управлять следующим дополнительным оборудованием (только указанные модели): цифровой видеомагнитофон, видеопринтер, система хранения изображений, промывной насос, эндоскопический блок управления подачей CO2. |
| Документирование пациентов на Olympus CV-170 |
| Данные пациента |
На экране эндоскопических изображений могут отображаться следующие данные: идентификационный номер, имя, пол, возраст и дата рождения пациента, дата записи (время, секундомер), комментарии |
| Отображение состояния записи |
На мониторе может отображаться состояние записи для следующего дополнительного оборудования: съемное запоминающее устройство и внутренний буфер, цифровой видеомагнитофон, видеопринтер, система хранения изображений. |
| Отображение информации об изображении |
На мониторе могут отображаться следующие данные: уровень повышения четкости структуры, уровень выделения границ, коэффициент масштабирования, режим цвета. |
| Предварительная регистрация данных пациента |
Можно зарегистрировать данные до 50 пациентов: идентификационный номер, имя, пол, возраст и дата рождения пациента. |
| Съемное запоминающее устройство |
| Носитель |
MAJ-1925 (OLYMPUS) |
| Формат записи |
TIFF: без сжатия, JPEG (1/5): сжатие прибл. 1/5, JPEG (1/10): сжатие прибл. 1/10 |
| Число записанных изображений |
TIFF: прибл. 227 изображений, JPEG (1/5): прибл. 1024 изображения, JPEG (1/10): прибл. 2048 изображений |
| Резервное запоминающее устройство |
| Пользовательские настройки |
Можно зарегистрировать до 20 пользовательских настроек. |
| Запоминание выбранных настроек |
Следующие настройки сохраняются в памяти даже после выключения видеоинформационного центра:
- colour tone (цветовой тон), iris mode (режим ирисовой диафрагмы), image enhancement mode (режим качества изображения), colour enhancement mode (режим усиления цвета), contrast (контраст), AGC, colour mode (режим цвета), white balance (баланс белого)
- brightness adjustment method (метод регулирования яркости), brightness (яркость), air feeding (подача воздуха)
|
| Литиевый элемент питания |
Срок службы: 5 лет |
