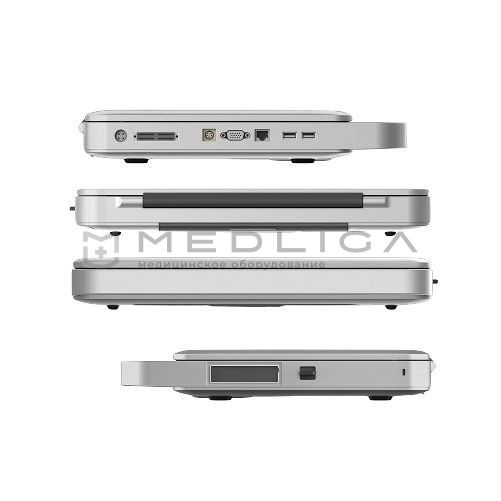

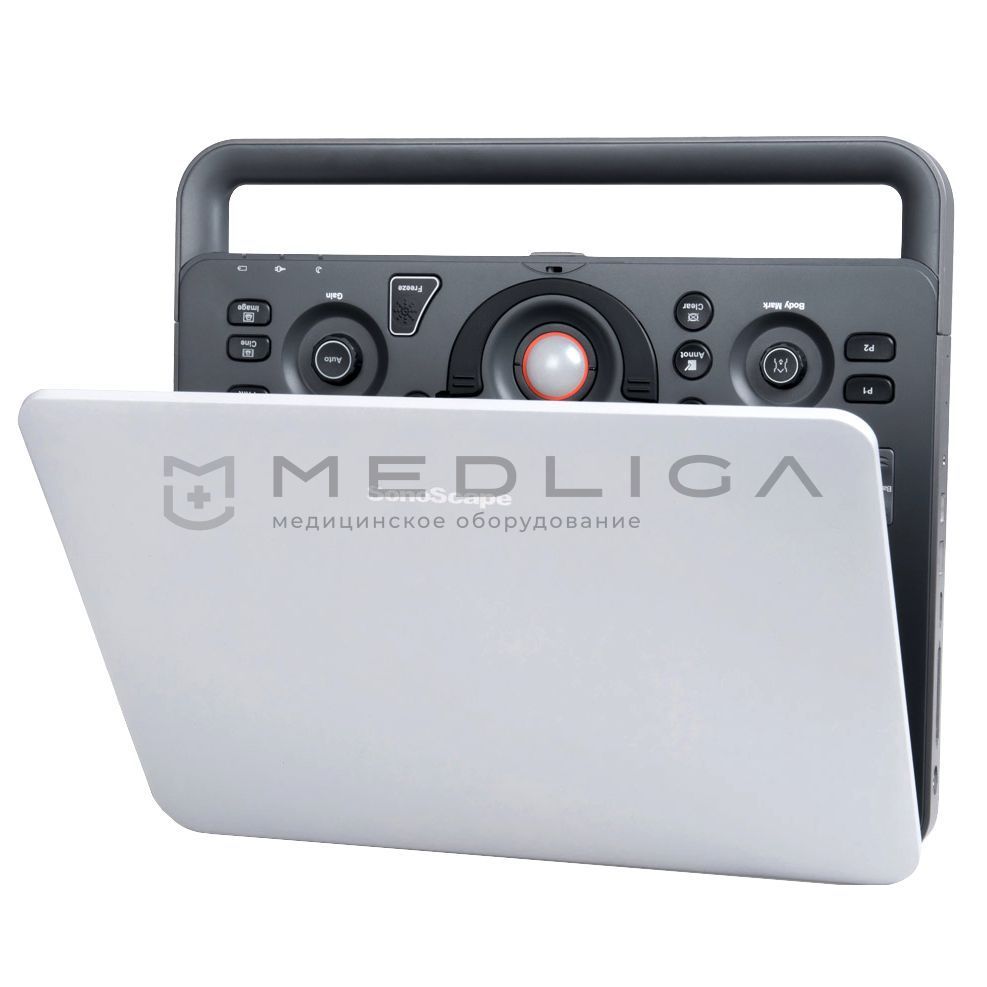

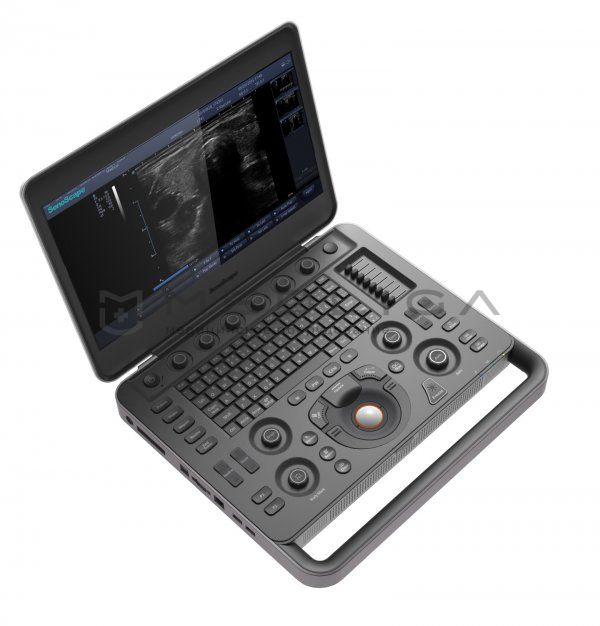

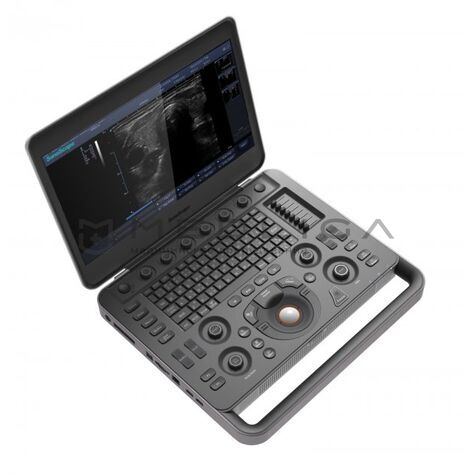

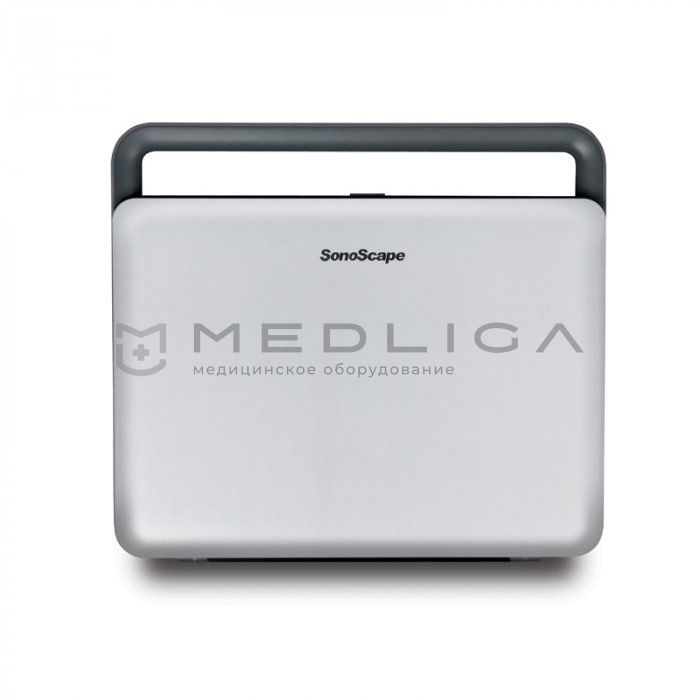

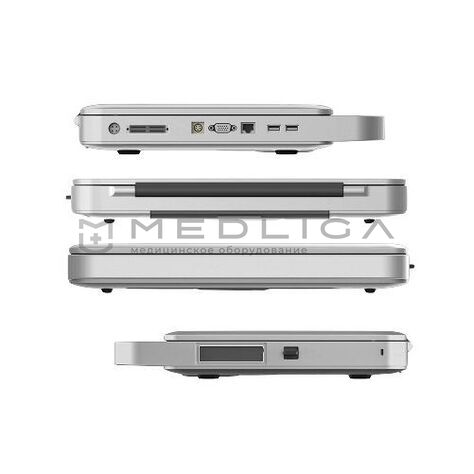

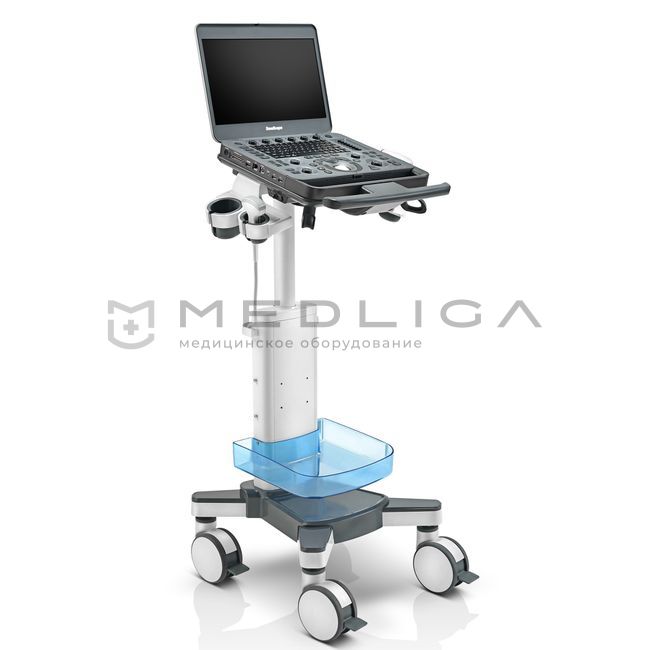

Ультразвуковой аппарат SonoScape S2N Vet

Внутриполостные датчики используются в гинекологии и урологии. Бывают микроконвексные (транс)вагинальные, (транс)ректальные и универсальные (ректовагинальные) датчики. Различаются датчики, как правило, кривизной сканирующего модуля. Полостные датчики часто поставляются в комплекте с УЗИ аппаратами, предназначенными для акушерства и гинекологии.

Конвексные датчики используют как датчики для диагностики органов брюшной полости и глубоко расположенных органов. Характеризуются радиусом кривизны, частотным диапазоном, количеством элементов, глубиной сканирования и углом обзора.

Линейные датчики имеют плоскую излучающую поверхность. Используются для исследования малых и поверхностно расположенных органов, опорно-двигательного аппарата и сосудов. Отличаются по апертуре и частотному диапазону.

Микроконвексные датчики в основном используются в педиатрии и неонатологии, и имеют радиус кривизны менее 30 мм. Низкочастотные датчики (2-5 МГц, 1-6 МГц) необходимы для контроля литотрипсии и хирургии на печени. Высокочастотные датчики (5-10 МГц или шире) — для неонатологии, нейросонографии новорожденных.

Секторные фазированные датчики применяются в педиатрии и неонатологии (для кардио- и транскраниальных исследований). Отличительной особенностью фазированных датчиков является то, что они могут работать в режиме постоянноволнового (непрерывноволнового) CW допплера, что необходимо при исследовании сердца.

Основное назначение объемных датчиков — получение объемных изображений в реальном масштабе времени. За один поворот излучателя получается статическая 3D картинка, при постоянном повороте — динамическое трёхмерное сканирование в реальном времени (Real Time 3D, 4D). Сам излучатель может быть конвексным, микроконвексным, линейным, фазированным в зависимости от их применения. 3D конвексный датчик используется для брюшной полости и плода, 3D микроконвексный датчик для ранних стадий беременности и диагностики матки, 3D линейный для малых и поверхностных органов, периферических сосудов, 3D фазированный для сердца.

Биплановые датчики имеют в своём составе два излучателя в одном: конвексный/конвексный или конвексный/линейный. Применяются в урологии для исследований предстательной железы, биопсии, брахитерапии (метод лечения онкологии предстательной железы).

Внутрисосудистые датчики предназначены для инвазивного исследования сосудистой стенки и просвета сосудов.

Интраоперационные датчики используются для контроля при проведении операций. Контакт происходит непосредственно с органом исследований (печень, почка и т.д.). Интраоперационные датчики, как правило, линейные в форме клюшки L или Т-образные, существуют так же напалечные в виде напёрстка.

Карандашные допплеровские (или слепые CW) датчики применяют для исследований сосудов: наблюдений за кровотоком в венах и артериях. Такие датчики работают только в режиме постоянноволнового (непрерывноволнового) CW допплера.

Игольчатые (катетерные) датчики - это микродатчики катетерного типа для ввода в труднодоступные полости, сосуды, сердце.

Лапароскопические датчики применяются для контроля при лапароскопических операциях. Представляют собой тонкую трубку с излучателем на конце. Кончик датчика может изгибаться в одной или двух плоскостях, а может и не изгибаться вовсе (жесткий лапароскоп).

В отличие от классических датчиков с одним рядом матричные датчики имеют решётку с несколькими рядами пьезоэлементов (матрицу). Такие датчики бывают 1.5D (полуторомерными) и 2D (двумерными). Полуторомерные датчики имеют несколько рядов пьезоэлементов и формируют УЗ-луч более тонкий и более равномерный по толщине, и позволяют получить более высокое разрешение снимка в результате. Двумерные матричные датчики имеют количество рядов сравнимое с количеством элементов в ряду и имеют до 9000 пьезоэлементов. С их помощью можно получить объемное изображение, мультисрезовое сканирование, мультиплановое сканирование в трёх проекциях.

Монокристальными датчиками могут быть конвексные, линейные и фазированные датчики. В монокристальных датчиках все пьезоэлементы «нарезаются» из одного большого кристалла, в результате увеличивается разрешающая способность и глубина проникновения луча в В-режиме, повышается чувствительность в допплеровских режимах, устраняется ряд артефактов, сглаживается изображение и снижается его зернистость.

Офтальмологические датчики используются в специальных ультразвуковых диагностических приборах для офтальмологии и позволяют получать изображения внутренних структур глаза. Сканирование механическое секторное или конвексное. Рабочая частота 10 МГц и более. Сектор сканирования 30º-45º.

Чреспищеводные датчики используются в кардиологии для получения высококачественных изображений сердца в динамике в различных проекциях. Вводятся в грудную клетку пациента через пищевод. Датчик внешне и по управлению похож на гастрофиброскоп — имеет гибкую рабочую часть и гибкий дистальный кончик. Датчики различаются рабочей длиной, диаметром вводимой части и диаметром дистального кончика. Такие датчики требуют специальной дезинфекции и хранения, бережного обращения.

Датчики, совмещающие в себе видеогастрофиброскоп или видеобронхофиброскоп и ультразвук, называются EUS (Endoscopic Ultrasound) или эндоскопический ультразвук. По типу излучателя бывают конвексные, микроковексные и радиальные (с 360-градусным обзором). Являются примером мультимодального получения изображения, когда на одном экране отображается изображение с двух разнородных систем визуализации — с ультразвука и видео с эндоскопа.

Диагональ дисплея обычно измеряется в дюймах (inch) 1 дюйм = 2.54 см
