Томограф открытого типа с постоянным магнитом MPF3000 с полем 0,3 Тл выполнен в компактном дизайне и имеет небольшую массу, что позволяет разместить его в наиболее удобном для вашей клиники помещении, создавая комфорт пациентам, врачам и обеспечивая высокую производительность.
Преимущества Амико MPF3000:
- возможность проведения большей части рутинных обследований;
- отсутствие ионизирующего излучения;
- открытая форма и двухстоечная конструкция магнита, что позволяет легко контролировать маленьких детей, беспокойных пациентов, а также снижает риск клаустрофобии;
- простота настройки аппарата;
- минимальная необходимость в обслуживании оборудования.
Технологии Амико MPF3000
Динамическая Система Балансировки (DBT)
Эта система включает в себя технологию активного экранирования контура, активное шиммирование высокого порядка и быстропоточную конструкцию эффективности полюсов.
Сочетание системы DBT и магнитных технологий позволяет создавать идеальную физическую область визуализации, сравнимую с оной у сверхпроводящих МРТ.
Высокоэффективный магнит
Эта технология позволяет максимизировать энергию магнитного материала, уменьшить вес магнита до 8 тонн и улучшить однородность магнитного поля.
Технология визуализации "Разделение Жир-Вода"
Визуализация воды и визуализация жира может быть произведена одновременно, что позволяет вдвое уменьшить время сканирования. Врач получит больше информации для наилучшей диагностики.
Система «Back-logic»
Уникальная система дает новое представление о системе МРТ, делая все подсистемы аппарата независимыми и оптимально взаимодействующими между собой. Это значительно увеличивает производительность, улучшает надежность и упрощает возможность её апгрейда.
Аппарат MPF3000 оснащается базовым комплектом радиочастотных многоканальных приемных катушек для исследования всего тела человека:
- катушка бодиальная 17”,
- катушка для головы,
- катушка для шеи,
- катушка для плечевого сустава,
- катушка для колена или локтя.
Опционально, могут быть поставлены следующие катушки:
- катушки бодиальные 14”, 20”,
- катушка для голеностопа,
- катушка для кисти,
- катушка для маммографии,
- гибкие катушки размером 6” и 9”.
Спецификация поставки
1. Магнит

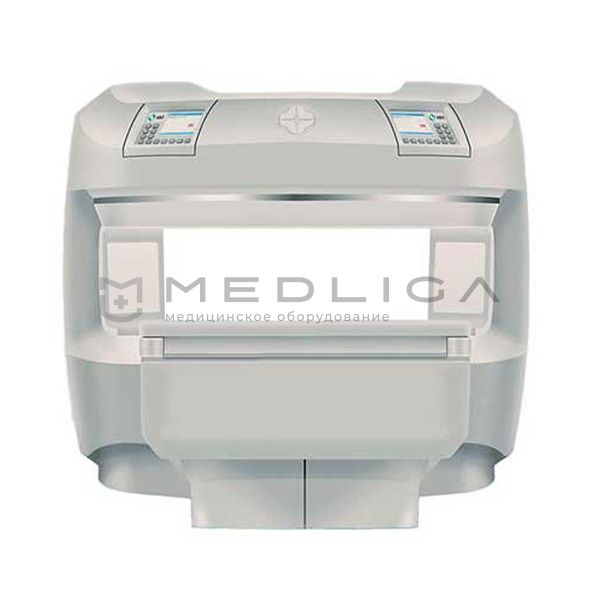

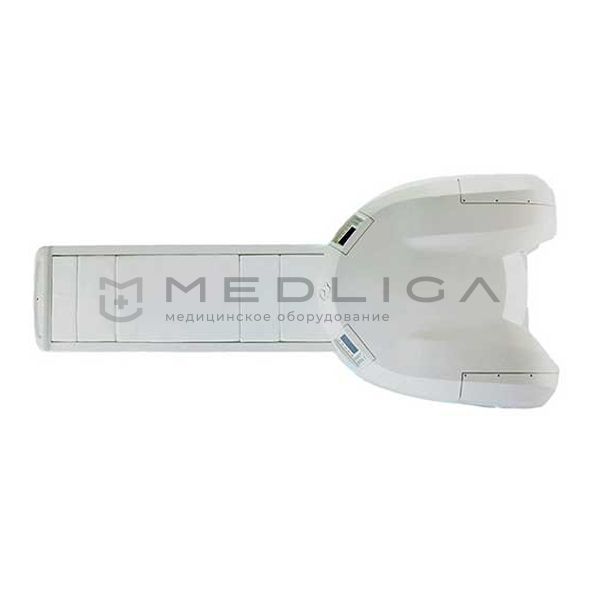

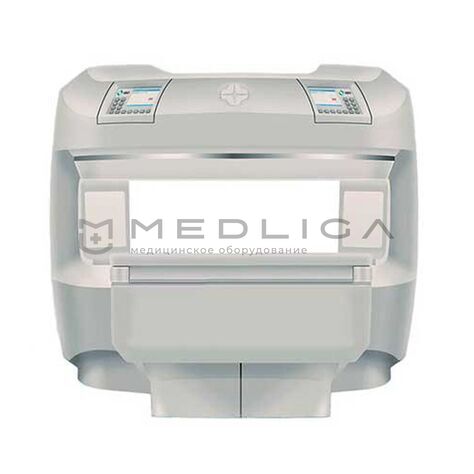

Основной отличительной особенностью томографа является широко открытая двустоечная конструкция магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.
В кожух магнита встроены два дисплея показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с дисплеями расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной МР томографии.
Вертикально направленное магнитное поле имеет напряженность 0,3 Тл. Томограф оснащен системой активного и пассивного шиммирования. Граница линии 5 Гаусс проходит на расстоянии 260 см в вертикальном и 255 см в горизонтальном направлении от изоцентра магнита.
Вес магнита 8 тонн.
2. Стол для обследования пациента
Движение деки стола осуществляется в продольном направлении, как при помощи электропривода, так и вручную. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию потребителя стол может поставляться без электропривода.
Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента – 160 кг.
3. Радиочастотная система и катушки
Томограф оснащен радиочастотной системой с мощностью усилителя 2 кВт и четырьмя каналами приемника, базовым комплектом РЧ катушек: бодиальная 17", для головы, шеи, коленного сустава, плечевого сустава.
Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.
4. Градиентная система
Мощность градиентной системы составляет 12 мТл/м, скорость нарастания градиентов - 40 мТл/(м*мс).
Градиентная система оснащена водяной системой охлаждения градиентных катушек.
5. Визуализация
Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.
Система позволяет получать срезы толщиной от 0.8 мм (2D) и 0.05 мм (3D) при поле обзора от 3 до 50 см с пространственным разрешением до 0,8 мм.
Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:
- cпин-эхо (SE),
- быстрое спин-эхо (FSE),
- градиентное эхо (GRE),
- инверсия - восстановление (IR),
- подавление сигнала свободной воды (FLAIR),
- линейная диффузионно-взвешенная визуализация (LSDWI),
- эхо-планарная визуализация (EPI),
- свободная прецессия в устойчивом состоянии (BSSFP),
- одноимпульсное быстрое спин-эхо (SSFSE),
- времяпролетная визуализация (TOF),
- разделение вода/жир (WFI),
- подавление артефактов движения (DeGhost).
6. Рабочая станция
В состав МРТ входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 19 дюймов. Системный блок имеет ОЗУ 4 ГБ, жесткий диск 500 ГБ.
Программное обеспечение работает в международном медицинском стандарте DICOM поддерживает:
- Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; в ращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
- Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
- Возможность выведения на монитор одновременно нескольких кадров;
- Обеспечивает параллельный сбор данных с матрицей 1024х1024;
- Архивирование изображений в формате DICOM 3.0. на DVD-R диск.
Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером.
- Используемый метод формирования изображения - термальная печать
- Разрешение печати - 320 dpi (5232 x 4360 точек)
- Передача полутонов - 4096 градаций серого (12 бит представление)
- Максимальный размер отпечатка - 346,1 x 415,3 мм (14 x 17")
- Скорость вывода - 64 отпечатков/час
- Два подающих лотка для пленки разных форматов емкостью 125 листов
- Вывод на прозрачной голубой пленке UPT-517BL, UPT-514BL, UPT-512BL, UPT-510BL
- Поддержка стандарта DICOM -3.1, встроенный интерфейс DICOM
- Работа в горизонтальном или в вертикальном положении
- 0,17 кв.м занимаемой площади
- Вес - 63 кг
7. Клетка Фарадея
Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 6х4х2.2 м2 Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.
8. Кондиционер
Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.
Параметры кондиционера:
- Мощность охлаждающего устройства 4650 Вт
- Мощность нагревающего устройства 4300/7800 Вт
- Охлаждающий эффект 13300/16800 Вт
- Эффект нагрева 12000 Вт
- Энергетический выход 2,58 Вт
- Объем воздухообмена 1800 м 3 / в час
- Область действия 55м 2 – 85 м 2
- Вес 58/112 кг
9. Требования к окружающей среде
- Температура: 22 + 4°С
- Влажность: 60% + 15%
- Давление воздуха: 860 гПа – 1060 гПа
10. Электротехнические требования системы
- Потребляемая мощность 11 кВт;
- Сеть трехфазная, четырехлинейная, 380В + 10%, 50Гц
