Аппарат ГРАФИКС‑Ц заменяет собой стол снимков и вертикальную стойку снимков и представляет альтернативу рентгеновскому комплексу на 2 рабочих места без функции линейной томографии. Возможность лёгкого перемещения штанги с излучателем и приёмником изображения облегчает проведение исследований под любыми углами к телу пациента. Конструкция штатива позволяет проводить исследования пациентов в латеропозиции.
Визуализация полученных цифровых рентгенограмм, их дальнейшая математическая обработка, сохранение и получение твёрдых копий с помощью соответствующего устройства обеспечивает программно-аппаратный комплекс, состоящий из автоматизированного рабочего места (АРМ) лаборанта и автоматизированного рабочего места (АРМ) врача-рентгенолога с устройством печати цифровых медицинских рентгеновских изображений.
Комплектация поставки
Штатив снимков

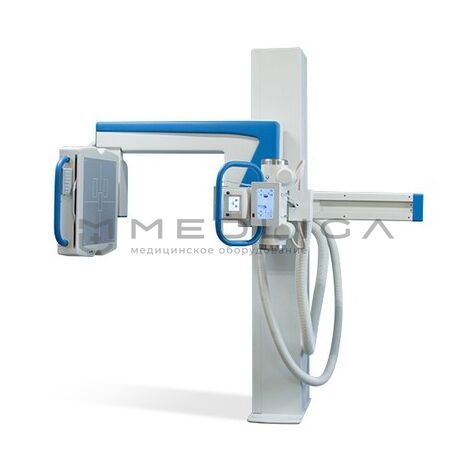

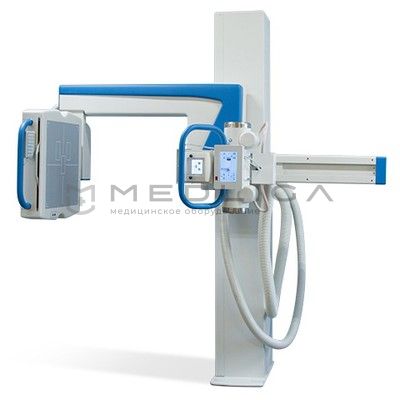

Основным штативным устройством является штатив снимков, состоящий из колонны, по которой вертикально перемещается поворотная штанга с изменяемым фокусным расстоянием. Штанга представляет собой уравновешенную консоль, с размещением на одном конце поворотного кронштейна с излучателем и диафрагмой, а на другом — поворотного кронштейна с цифровым приёмником изображения — плоскопанельным детектором. Штатив оснащен стационарным устройством для цифрового преобразования рентгеновского излучения, основанном на плоской панели (плоскопанельным цифровым детектором). Эффективная матрица детектора не менее 3000×3000 пикселей, размер пикселя не более 143 мкм, градация серого 14 бит (16384 уровней серого). В комплект поставки включены: диафрагма со световым центратором, растр рентгеновский отсеивающий и ионизационная камера.
Рентгенографический стол-каталка
Стол-каталка с фиксированной декой предназначен для позиционирования пациента при проведении исследований в процедурной, где установлен аппарат. Перемещение стола-каталки осуществляется вручную.
По заказу аппарат может быть оснащен столом-каталкой с лифтом деки или столом-каталкой с лифтом деки и аккумулятором.
Устройство рентгеновское питающее TOP‑X 850 HF
Высокочастотное питающее устройство мощностью 65 кВт и диапазоном напряжения 40-150 кВ.
Наличие программ органоавтоматики позволяет ускорить работу врача по проведению исследований. Вместо ручной установки параметров на каждое исследование достаточно нажатия одной кнопки даже при работе с пациентами различной комплекции — на пульте управления предусмотрены и такие режимы. Предусмотрена также возможность создания персональных программ под определенные требования практикующего врача (запись до 1500 программ), а так же ручная система регулирования экспозиции.
Излучатель с рентгеновской трубкой
Излучатель с современной двухфокусной рентгеновской трубкой с характеристиками:
- ширина эффективного фокусного пятна: малого — 0,6 мм, большого — 1,2 мм;
- скорость вращения анода — 9000 об/мин.
Программно-аппаратный комплекс
Программно-аппаратный комплекс выполнен на основе Устройства для цифровой обработки, визуализации и архивирования медицинских изображений УЦОИ‑«АККОРД» - современного компьютера со специализированной программной системой «Аккорд-Амико». Программная система «Аккорд-Амико» работает в международном медицинском стандарте DICOM 3.0 и отличается новым, современным графическим интерфейсом пользователя, созданным в соответствии с процедурой обследования пациента для упрощения работы врача-рентгенолога и рентгенлаборанта.
Состав программно-аппаратного комплекса
АРМ рентгенлаборанта:
- комплекс средств управления на базе персонального компьютера;
- ЖК монитор с диагональю не менее 21,5 дюйм;
- специализированное ПО «Аккорд‑Амико» для работы с рентгенографическими изображениями.
АРМ врача-рентгенолога:
- комплекс средств управления на базе персонального компьютера;
- ЖК монитор с диагональю не менее 21,5";
- монохромный медицинский монитор с диагональю не менее 21" (2 Мп);
- специализированное ПО «Аккорд‑Амико» для работы с рентгенографическими изображениями;
- принтер для печати отчетов на бумаге формата А4;
- специализированный принтер для печати рентгеновских изображений.
- устройство для определения доз облучения пациентов
- переговорное устройство
